La Tension (U)
La Tension est la différence de potentiel entre deux bornes d’un générateur. Il peut aussi être expliqué par l’excès ou le manque d’électron à l’une des bornes par rapport à l’autre.
Un générateur possède deux pôle : un positif et un négatif. Le positif sous entend un manque d’électron au niveau de la borne. Afin de rétablir son équilibre électrique, une attraction va être mis en place pour récupérer les lectro en excès de la borne positive. C’est ce mouvement d’électron qui va caractériser le courant électrique.
La tension est exprimé en Volt (V).
Intensité (I)
L’Intensité est la grandeur du courant électrique. Il s’agit du nombre d’électrons qui se déplace par seconde dans le conducteur.
Elle est exprimée en Ampère (A).
La Puissance électrique (P)
La Puissance électrique est la vitesse en unité de temps à laquelle l’énergie électrique est transféré dans un circuit.
S’exprime en Watt (W)
Dans notre métier il est important de calculer la puissance électrique afin de determiner le nombre limite de projecteurs que l’on peut brancher sur une source électrique. On peut calculer la puissance grâce à la formule suivante :
P = U x IP : Puissance en Watt
I : Intensité en Ampère
U : Tension en Volt
Exemple : Si j’ai un panneau à 12 gradateurs à 120 V et 20A. Je pourrais brancher au maximum 2400W par gradateur. Si j’ai 2 projecteurs à 1000W chaque je pourrais brancher seulement 2 car un 3ème ferait dépasser la limite et sauter ma boîte de gradateur.
Il faudra toujours faire le calcul avec des projecteurs qui utilisent leur puissance max. Car si on fait le calcul avec les projecteurs à 75% de leur puissance. A partir du moment où l’on augmentera la puissance des projecteurs, il y aurait risque de surcharge électrique.
Le Lumens
Le lumens est une unité qui mesure la luminosité. Elle est utilisée pour définir l’intensité d’une ampoule.
Généralement noté lm.

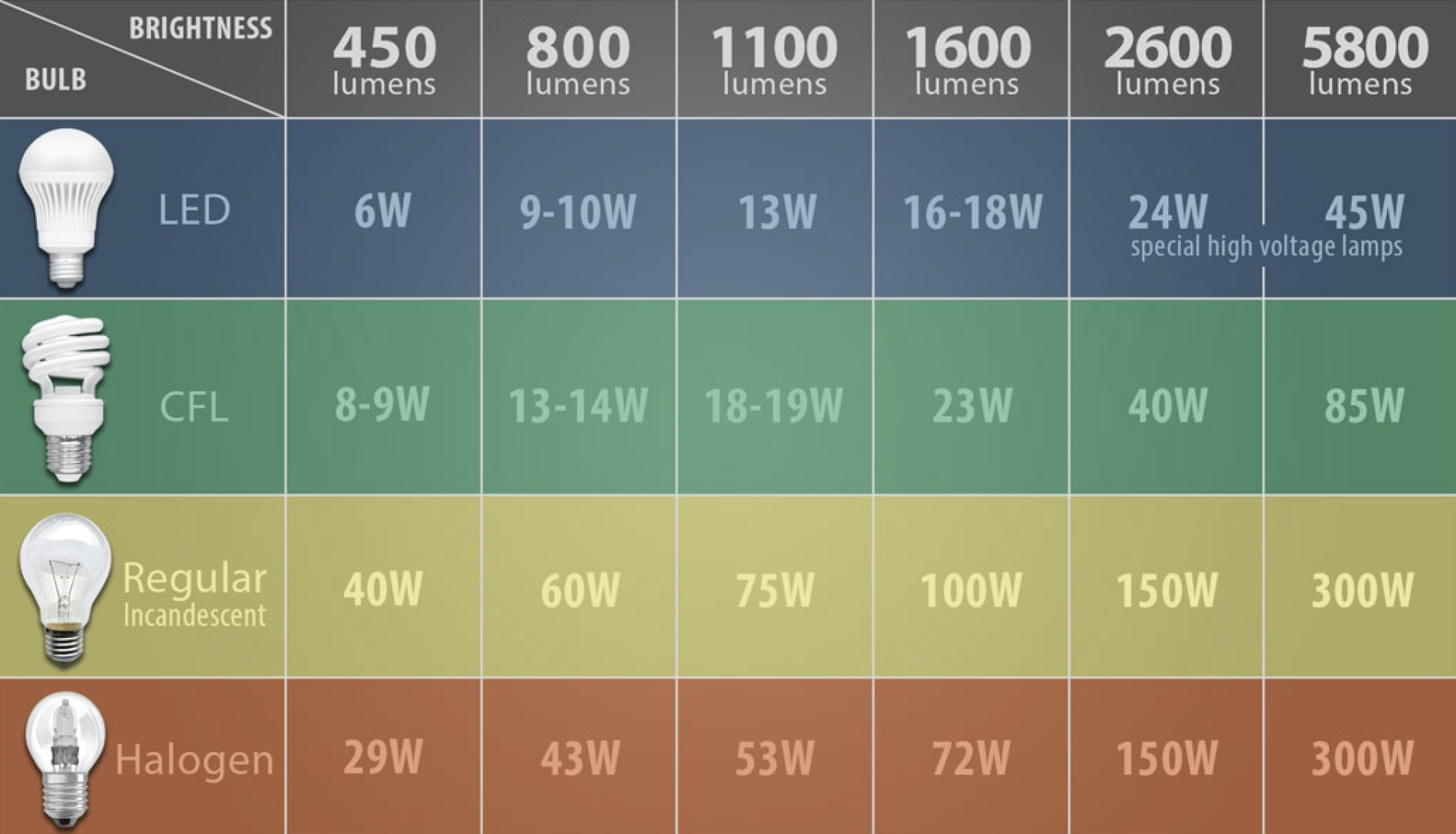

On peut remarquer dans le tableau suivant qu’il y a une dissociation entre la puissance requise de l’ampoule (en Watt) et la brillance exprimée en lumens. Nous remarquons que l’ampoule LED demande moins de puissance électrique à brillance égale avec les autres types d’ampoule.
Le degrès Kelvin
Le degrès Kelvin est une mesure absolue de la temperature. En éclairage il permet de classifier la temperature de la couleur. Plus le degrès est bas plus la lumière est chaude.
Le type d’ampoule
Il existe 4 types d’ampoules : diode électroluminescente (LED), fluorescente compacte (CFL), incandescente et halogène. (cf tableau ci-dessus);
Les LED sont amenés à être de plus en plus utilisées car elles ont des propriétés plus intéressantes. Elle chauffent moins, coûtent moins cher, ont un rayonement polychromatique et une plus grande durabilitée.

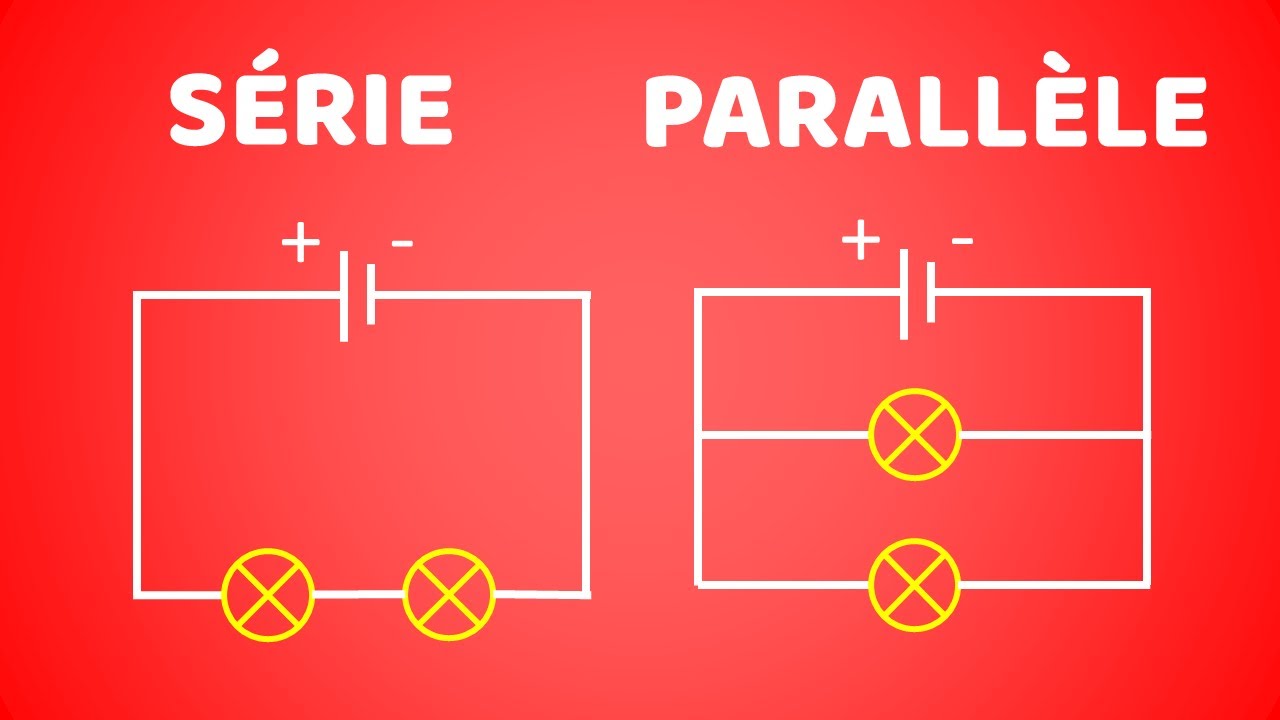

Circuit en série ou en parallèle
Dans un circuit en série, les électron ne peuvent circuler que dans un seul chemin. Dans ce type de montage, s’il y a un bris, tout le circuit cesse de fonctionner.
Dans un circuit en parallèle, les électrons peuvent circuler dans deux ou plusieurs chemin. Dans le cas d’un bris, le circuit peut encore alimenter les branches qui ne sont pas brisées. Une partie du circuit continue donc de fonctionner.

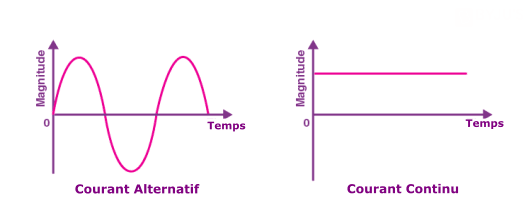

Courant continu ou alternatif
Dans un courant continu, les électrons circulent en continu dans une seule direction : de la borne positive à la borne négative.
Dans un alternatif, les électrons circulent alternativement dans une direction puis dans l’autre à une certaine, à un interval réguiliers appelés cycles. Il y a donc un mouvement d’aller retour réguilier de la part des électrons.
